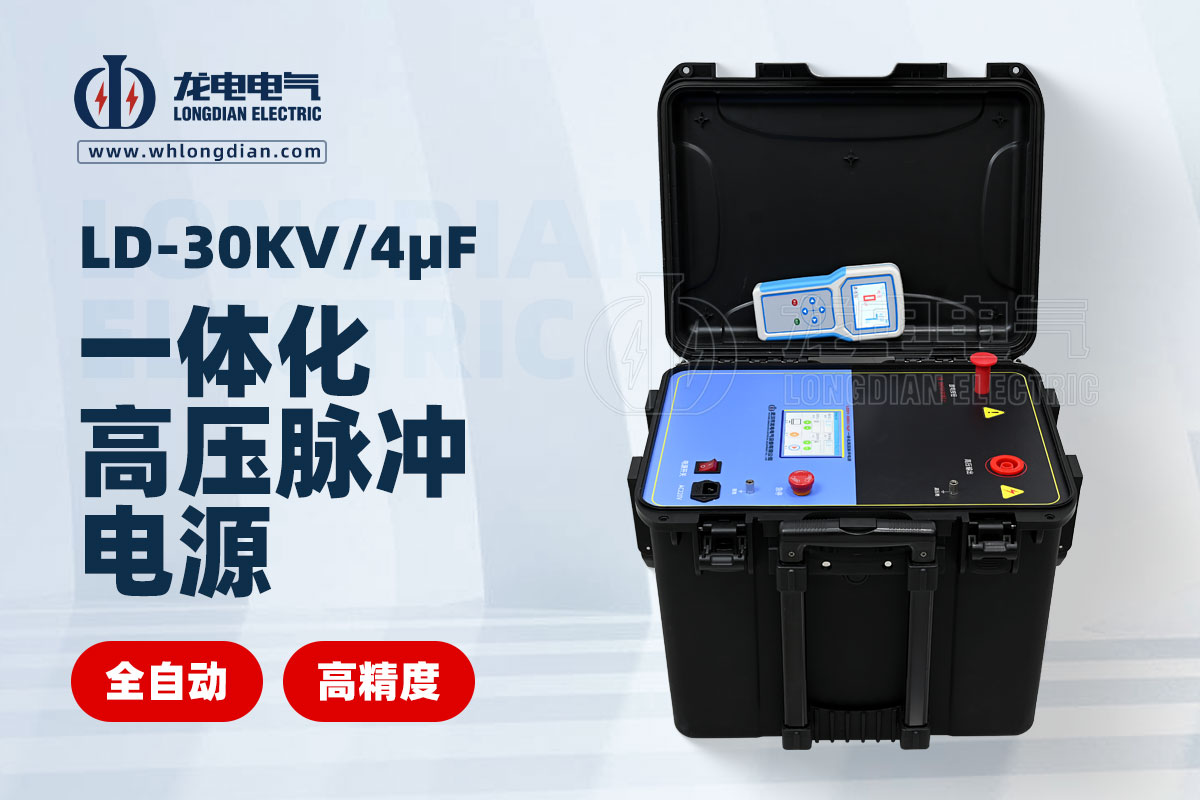

電纜故障一體化高壓脈沖電源操作使用指南

電纜故障一體化高壓脈沖電源主要用于為脈沖電容充電，使電纜故障點擊穿放電，以便配合定位儀準確定位故障點。

以下是電纜故障一體化高壓脈沖電源的操作使用方法及注意事項：

① 操作前準備工作

◆ 環境檢查

首先要確保設備放置在干燥、通風良好且遠離易燃易爆物品的環境中。潮濕的環境可能會導致設備短路、漏電等故障，而存在易燃易爆物品則極易引發嚴重的安全事故。例如，在室內使用時，要保證房間有合適的除濕設備，避免水汽積聚；如果是在戶外臨時搭建的檢測場地，要避開積水區域以及放置有汽油、油漆等危險物品的地方。

◆ 設備連接檢查

接地連接：儀器接地和電纜鎧接地接在一起，放電棒同時也要接上去。高壓輸出線連接電纜，懸空，不要接觸地面或其他物品。

電源連接：仔細檢查設備的供電線路，確認電源線插頭完好無損，并且所接入的電源電壓與設備要求的額定電壓相匹配。一般來說，大多數電纜故障一體化高壓脈沖電源采用市電供電，要查看其標注的額定電壓是 220V 還是 380V 等，防止因電壓不符損壞設備。

電纜連接：將需要檢測故障的電纜與高壓脈沖電源的輸出端正確連接。連接時要確保連接牢固，避免出現虛接情況，否則可能導致在輸出高壓脈沖時產生打火、接觸不良等問題，影響檢測效果以及損壞電纜接頭部位。對于不同類型和規格的電纜，可能需要使用相應的轉接接頭來實現可靠連接，例如對于截面積較大的高壓電纜，要選用適配的大電流接線端子進行連接。

◆ 參數初步設定

在開機前，需要根據待檢測電纜的基本信息（如電壓等級、預估的故障類型等）對電源的各項參數進行初步設定。

電源調節旋鈕調到起點，球隙調到2mm-3mm之間，剛開始不要調大了，后期根據情況再調節。

球隙≤5mm，電壓在20KV以下，可以連續工作≤3小時。

球隙≤8mm，電壓在24KV以下，連續工作時間≤5分鐘，暫停10分鐘以后再繼續工作。故障點擊穿后，電壓調到15KV左右，球隙調小，保證球隙放電就可以。

② 開機操作

完成上述準備工作后，就可以進行開機操作了。找到設備上的電源開關，通常標注有 “ON/OFF” 字樣或者有對應的電源圖標，按下 “ON” 按鈕開啟電源。在開機瞬間，要留意設備的顯示屏以及指示燈等狀態顯示元件，查看是否有異常報警信息，比如過壓、過流等提示燈亮起，如果出現異常，應立即關閉電源，排查原因并解決問題后再重新開機。

③ 電壓調節操作

順時針慢慢調節電壓旋鈕，同時應密切注視高壓電壓表和低壓電流表。調節電壓時，低壓電流表電流應該在2A左右，如果電壓升不起來，電流表電流不斷上升，達到3A以上，這時請不要再升壓，檢查線路。電壓一般升到12KV-15KV左右時，（最高電壓請不要超過24KV，電壓過高有損電容壽命），間隙球就會產生放電現象，放電頻率最好保持3-5秒放一次，通過調節電壓或球間隙來控制放電頻率，如果有連續兩次放電現象，表示電壓過高或者球間隙過小，這時就要稍微調整電壓或球隙。

④ 關機操作

順時針慢慢調節電壓旋鈕，同時應密切注視高壓電壓表和低壓電流表。調節電壓時，低壓電流表電流應該在2A左右，如果電壓升不起來，電流表電流不斷上升，達到3A以上，這時請不要再升壓，檢查線路。電壓一般升到12KV-15KV左右時，（最高電壓請不要超過24KV，電壓過高有損電容壽命），間隙球就會產生放電現象，放電頻率最好保持3-5秒放一次，通過調節電壓或球間隙來控制放電頻率，如果有連續兩次放電現象，表示電壓過高或者球間隙過小，這時就要稍微調整電壓或球隙。

⑤ 安全注意事項

當完成電纜故障檢測工作后，需要進行關機操作。首先，停止脈沖輸出，按下操作面板上的 “脈沖輸出停止” 按鈕或者對應的功能鍵，確保不再有高壓脈沖向電纜輸出。然后，等待設備內部的儲能元件（如電容等）放電完畢，一般設備會有相應的放電指示或者狀態顯示，確認放電完成后，再按下電源開關上的 “OFF” 按鈕關閉電源。關閉電源后，還可以將設備的電源線插頭拔出，并拆除與電纜的連接，整理好相關線路，將設備妥善存放。
