互感器PT變比試驗操作方法

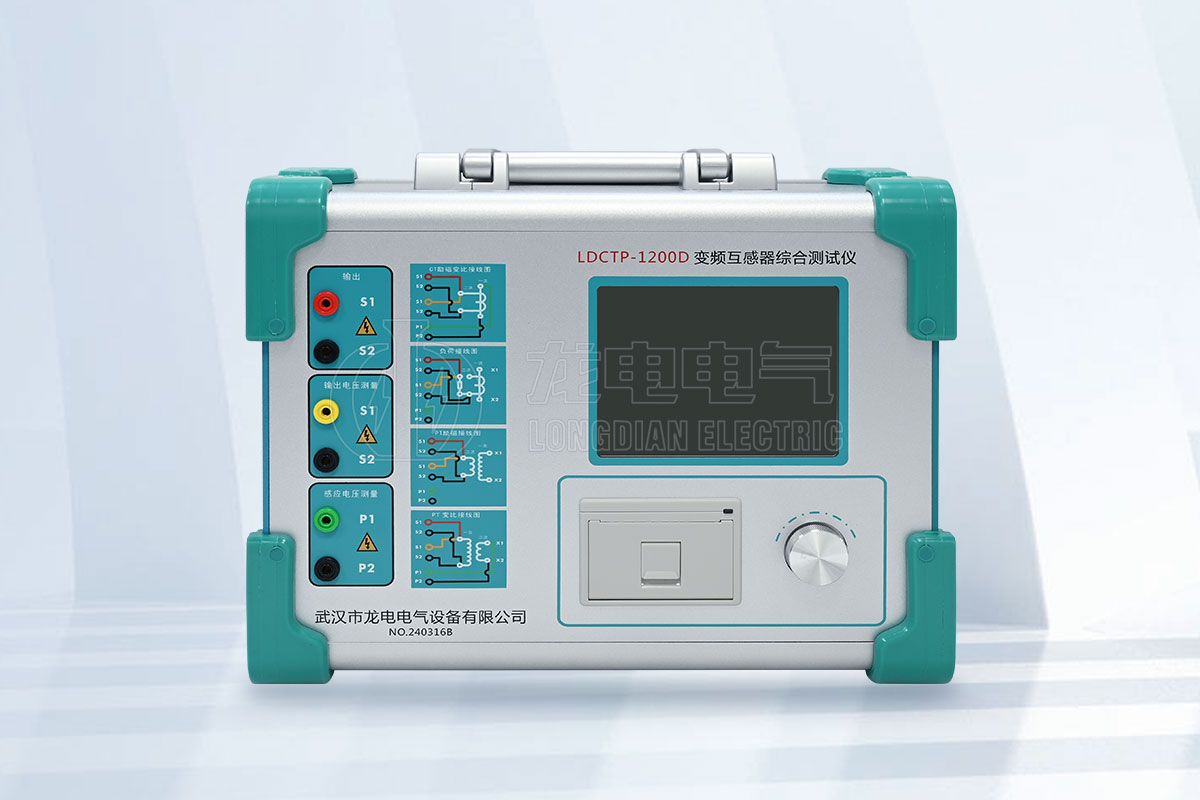

我們以LDTCP-1200D變頻互感器綜合測試儀來講解PT變比試驗操作方法

① PT變比試驗接線方式：

輸出的S1紅色測試線和輸出電壓測量的S1黃色測試線短接在一起，接在互感器一次P1端子。

輸出的S2黑色測試線和輸出電壓測量的S2黑色測試線短接在一起，接在互感器一次P2端子。

感應電壓測量P1和P2接二次S1和S2。

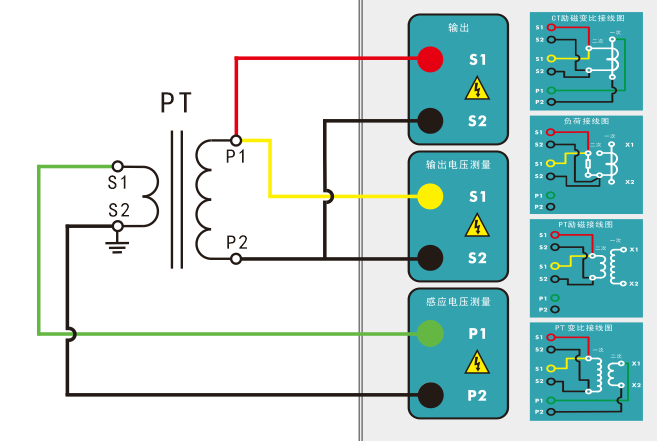

PT變比試驗接線圖：

② 接好測試線，進行參數設置，對應互感器銘牌輸入對應的參數，如下圖：

③ 參數設置

第1步：在參數界面，類型欄中選擇PT選項。

第2步：填入合適編號和繞組，以便試驗結束后保存報告時有合適的報告名稱。

第3步：選擇試驗項目，在變比項目前打鉤?。

第4步：輸入當前溫度：測試時繞組溫度，一般可輸入測試時的氣溫。

第5步：試驗項目選擇變比測試，需輸入一次電壓，即PT一次側的額定電壓

第6步：選擇額定頻率：指CT的額定工作頻率，可選值為：50Hz或60Hz。

第7步：輸入最大電壓：如果二次額定電壓是100V，最大電壓設置成130-190V之間均可。

④ 參數設置完成后，進行測試，測試結束，擰動旋轉鼠標，查看測試數據，也可以選擇打印數據。
