如何精準定位10kV電纜外護套故障

精準定位10kV電纜外護套故障可以采用以下幾種方法：

① 高壓電橋法：

適用于高壓電纜外護套絕緣破損的情況。通過比較電纜兩端的電阻，可以計算出故障點的大致位置。這種方法需要確保電纜兩端的金屬護套短接，然后使用電橋比較故障鋁套和非故障鋁套的電阻，通過調節電橋上的可調電阻器使電橋平衡，從而計算出故障距離。

② 沖擊高壓閃絡測試法（沖閃法）：

適用于高阻故障的檢測。通過施加高電壓至電纜，使其在故障點發生閃絡，從而定位故障。這種方法分為電感沖閃法和電阻沖閃法，其中電感沖閃法應用更為廣泛。

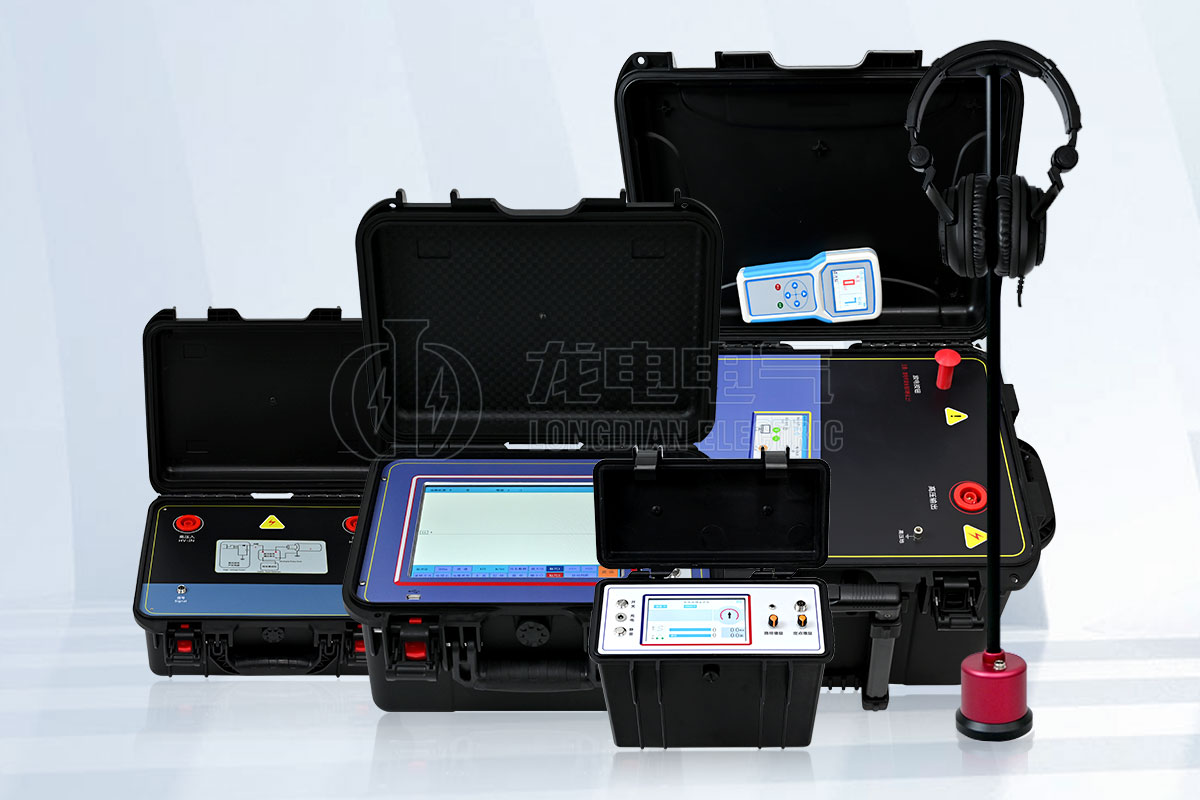

③ 電纜外護套故障智能定位系統：

這是一種先進的智能定位系統，可以解決單相主絕緣故障預定位、外護套耐壓試驗（0-10kV）、外護套絕緣評價、外護套故障距離預定位等問題。該系統采用智能電壓比較法進行預定位，擺脫了傳統電橋法的限制，測試過程全自動化，直接在主機液晶顯示故障點距離。

④ 雙極性跨步電壓法：

通過在故障區域進行跨步電壓測量，可以更簡單、快速、準確地定位故障點。

在實際操作中，首先應該確保電纜充分放電并可靠接地，然后根據現場情況選擇合適的定位方法。如果電纜無法直接看到，可能需要采取一些措施使故障點暴露出來；如果電纜能直接看到，可以使用恒流源加直流小電流在預定故障區域進行檢查，觀察是否有焦臭味或發光、冒煙等現象，以輔助定位故障點。在管道內的電纜外護套故障點定位時，如果以上方法無效，可以采用脈沖法檢查預定故障區域內是否發出響聲，根據響聲查找故障點。
